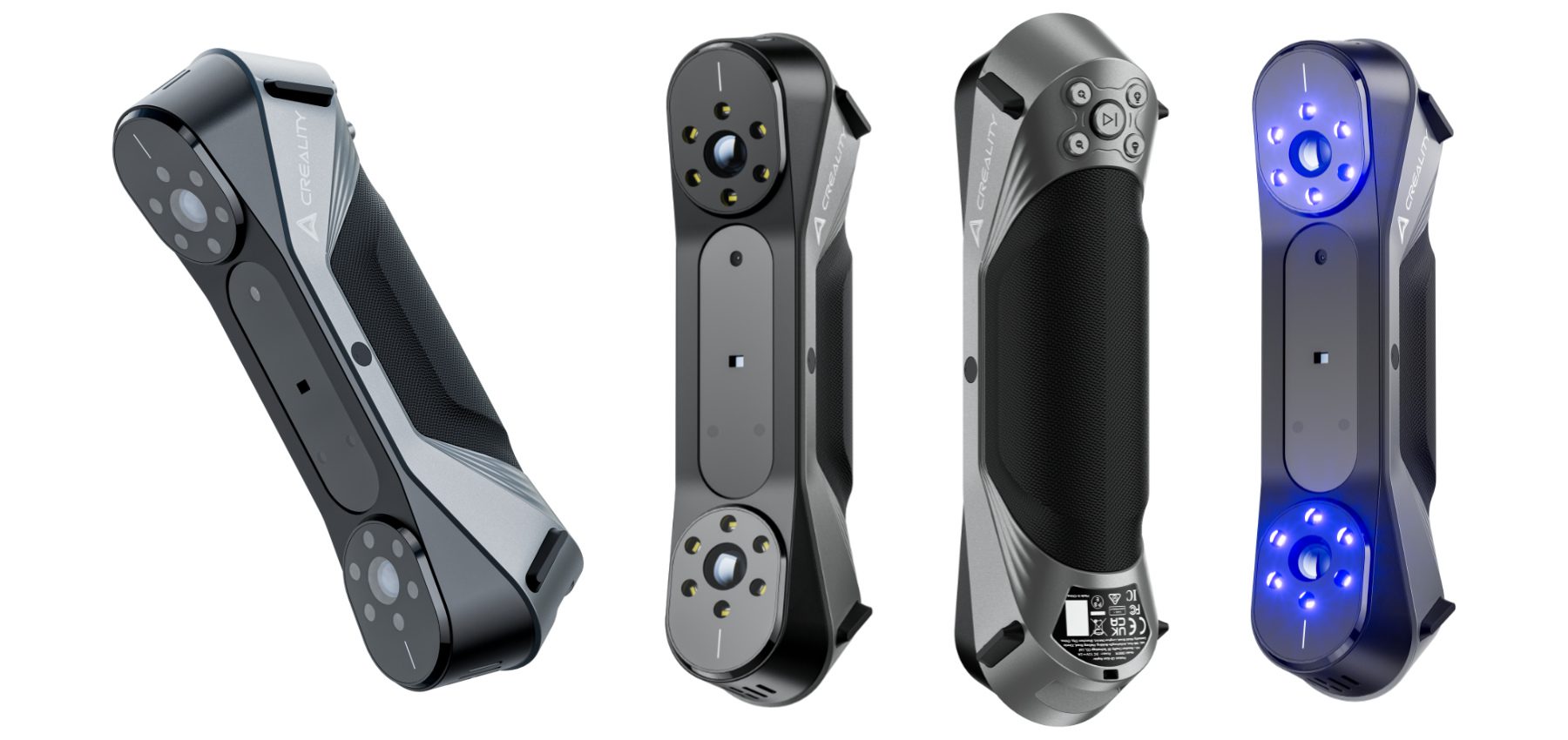

Creality CR-Scan Raptor – Handgeführter 3D-Scanner mit Laser- und NIR-Modi (Sponsor)

Der CR-Scan Raptor von Creality ist der weltweit erste Hybrid-3D-Scanner, der speziell für den Endverbraucher-Markt konzipiert wurde. Er verbindet das Scannen von Objekten und Oberflächen vermittels sieben blauer Laser-Linien für beste Präzision mit NIR (Nahinfrarot) inklusive einer hochauflösenden Kamera. Für ideale Lichtverhältnisse beim Kamera-Scan sind zwölf weiße LEDs verbaut, welche zudem die richtige Registrierung von Farben ermöglichen. Das Gerät wiegt lediglich 372 Gramm. Die ermittelten Scan-Daten lassen sich als OBJ, STL und PLY sowohl am Apple Mac als auch am Windows-PC nutzen. Creality wird zudem noch Zubehör veröffentlichen, über das der Raptor-Scanner mit iOS- und Android-Geräten genutzt werden kann.

Mit dem Code RAPTOR100 ganze 10% sparen: Produktseite im Creality Store

Vorteile des Creality CR-Scan Raptor auf einen Blick

• Überragende Genauigkeit von bis zu 0,02 mm, für klare Kanten und mehr Details
• Schnelles Scannen für klare Ergebnisse in kürzester Zeit
• Variable Abstände; mit sehr guten Ergebnissen bei Scans mit bis zu 1 Meter Entfernung
• Integriert sind 12 LEDs für die ideale Beleuchtung des Objekts während des Scans
• Leichtes und handliches Gerät für den stationären und mobilen Einsatz

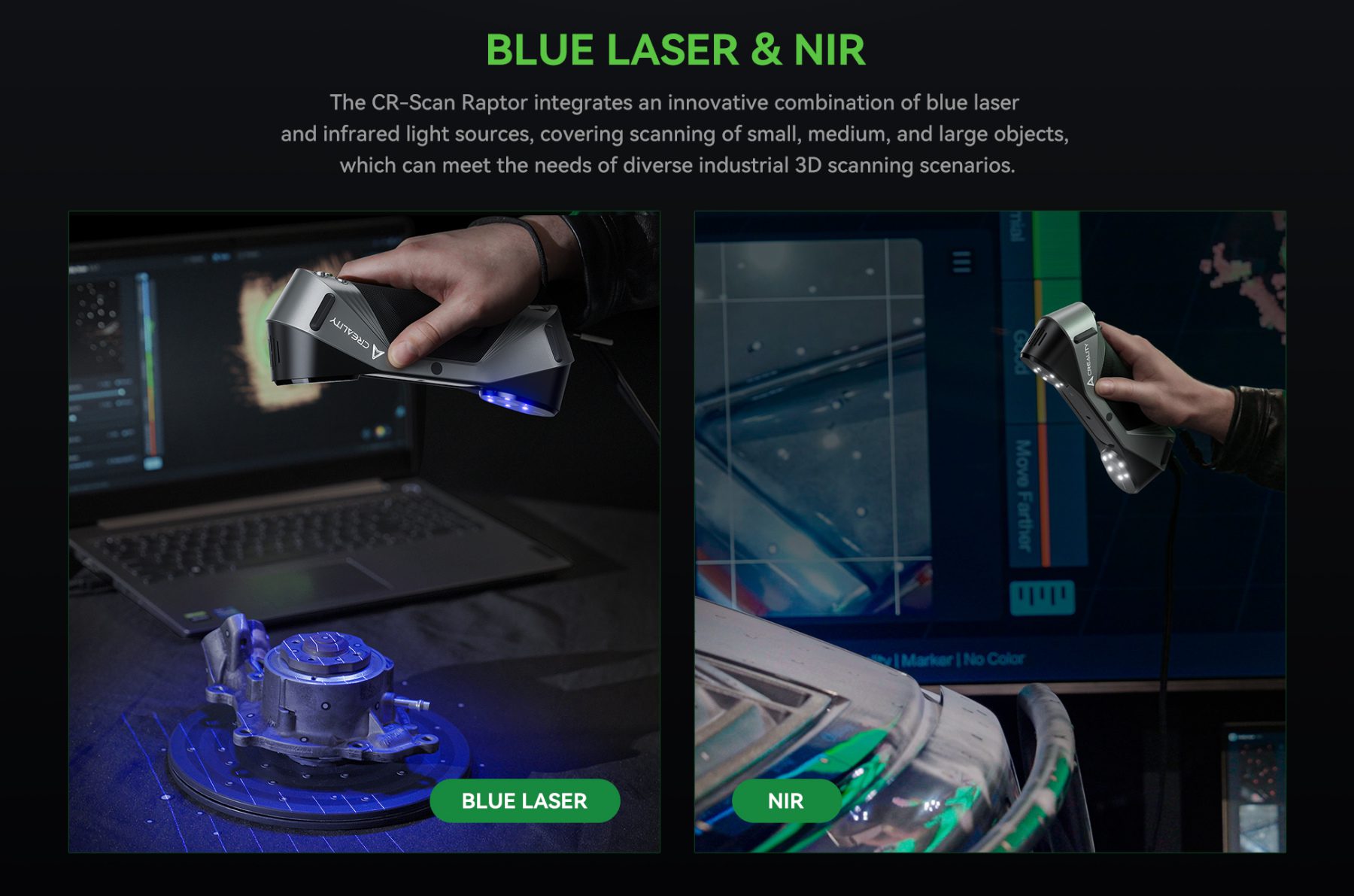

• Hybride Scan-Technik mit blauem Licht und Laser-Linien sowie weißem Licht und NIR
• Objekte von 0,5 cm bis 200 cm Größe lassen sich scannen

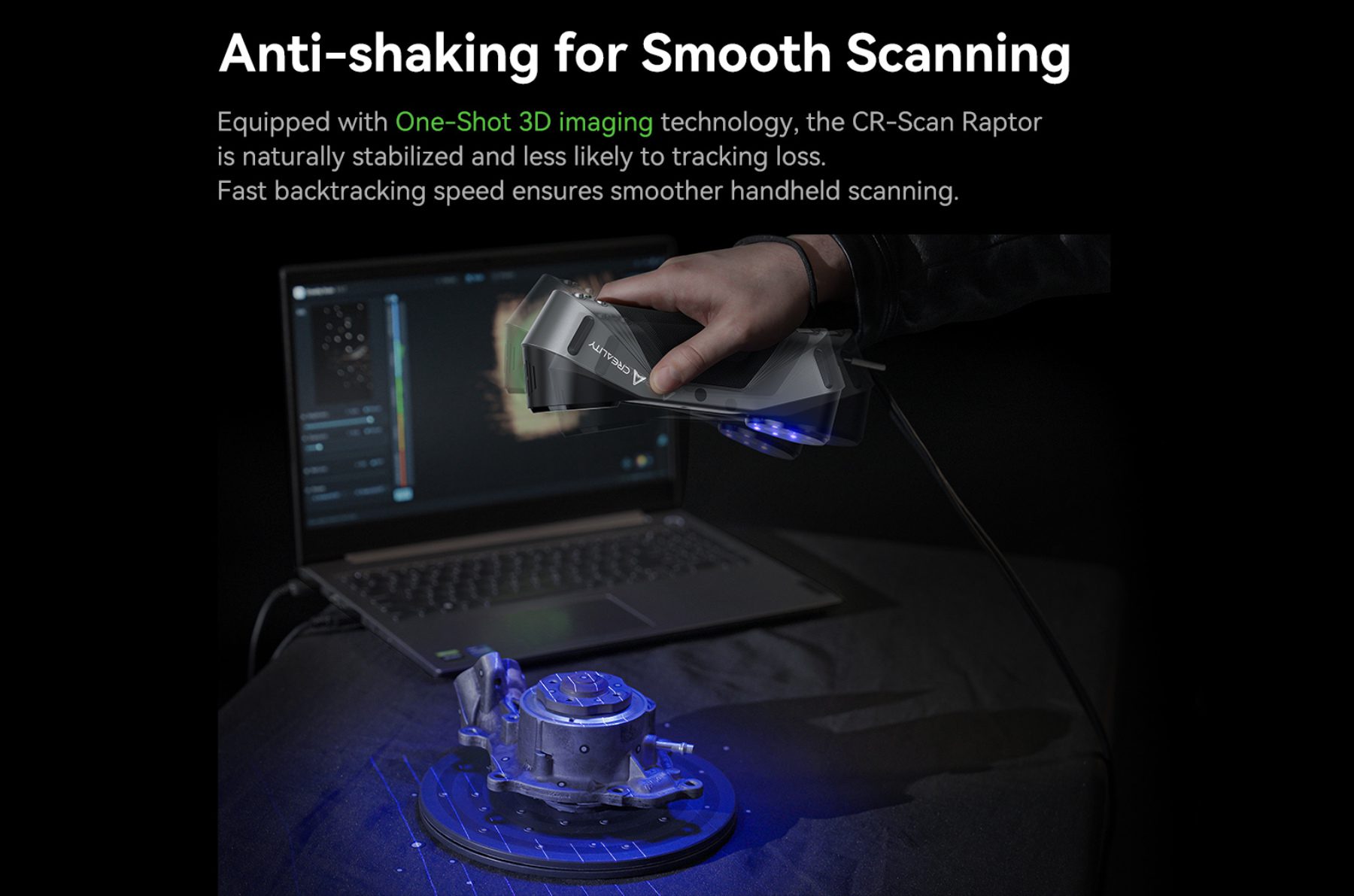

• Bildstabilisierung für stets hochqualitative 3D-Scans
• Full-HD-Kamera mit 1.920 x 1.200 Pixeln sowie bis zu 60 fps
• 24 Bit Farbtiefe für farbechte Oberflächen
• Beiliegende Marker-Punkte, mit denen auch komplexeste Scans realisierbar sind
• Scannen von Metallobjekten und schwarzen Oberflächen auch ohne Einfärbung möglich
• Scan-Apps für aktuelle Windows- und macOS-Versionen sind verfügbar

Scannen mit blauem Licht und Laser-Linien

Im sogenannten „Blue Light Mode“ (Blaues-Licht-Modus) kann je nach Größe des Objekts und Abstand beim Scannen eine Genauigkeit der 3D-Oberflächenauflösung von 0,02 bis 2 mm erreicht werden. Durch die 60 Bilder pro Sekunde kann relativ schnell gescannt werden, was auch das Abbilden von großen und komplexen Objekten rasch realisierbar macht. Das minimale Scan-Volumen liegt dabei bei 5 x 5 x 5 mm. Der Abstand zum Werkstück sollte bei 150 bis 400 mm liegen. Neben den sieben Laser-Linien, welche das Gerät projiziert, sind für eine genauere Ausrichtung die beiliegenden Markerpunkte und Unterlagen nützlich. Gerade für kleine Objekte ist dieser Modus geeignet.

Scannen mit NIR und weißem Licht

Der NIR-Modus ist für eine größere Entfernung zum Objekt, von 170 mm bis 1.000 mm, gedacht. Die Genauigkeit liegt hier bei bis zu 0,1 mm. Die 3D-Auflösung rangiert je nach Abstand zwischen 0,1 bis 2 mm. Die Kamera nimmt in diesem Modus 20 Bilder pro Sekunde auf. Neben einem präzisen Scan liegt der Fokus bei diesem Modus auf Oberflächen, Texturen und Farben. Deshalb ist der NIR-Modus besonders für die Gestaltung von digitalen 3D-Modellen für Filme, Spiele, AR-/VR-Anwendungen u. ä. praktisch. Der Modus ist auch im Außenbereich einsetzbar, etwa um Objekte aus der Natur zu scannen.

Creality CR-Scan Raptor – Technische Daten und mehr

Das sind die wichtigsten Daten aus dem Creality CR-Scan Raptor Datenblatt sowie weitere wichtige Informationen:

• Hersteller: Creality
• Produkt: CR-Scan Raptor
• Produktkategorie: 3D-Scanner
• Maße (H x B x T): 215 x 50 x 74 mm
• Gewicht: 372 g
• Bedienung: Physische Tasten
• Technologien: Blaues Licht mit Laser-Linien, NIR-Scan mit weißem Licht (Kombination aus 12 blauen LEDs und 12 weißen LEDs), Full-HD-Kamera mit bis zu 60 fps
• Laser-Sicherheit: Class I (sicher für die Augen)
• 3D-Auflösung: 0,02 bis 2 mm
• Objektgröße: 5 mm bis 2 m
• Minimales Scan-Volumen: 5 x 5 x 5 mm
• Color Mapping: Ja
• Ausgabeformate: OBJ, STL, PLY
• USB-Verbindung: USB-C mit USB 3.0
• Scan-App für PC: Windows 10 / 11 (64 bit), mind. i7-Gen7 CPU, mind. 6 GB VRAM, mind. 16 GB RAM
• Scan-App für Mac: ab macOS Big Sur 11.7.7, mind. M1-Chip, mind. 16 GB RAM
• Kabelloses Scannen: Wird später mit WLAN-Zubehör ermöglicht
• Lieferumfang: Creality CR-Scan Raptor 3D-Scanner, Handgelenkschlaufe, Ladegerät mit verschiedenen Netz-Anschlüssen, USB-A auf USB-C Kabel, USB-C-Adapter, hochpräzise Kalibrierungsplatte aus Glas, Marker-Punkte, Scan-Unterlage, Reinigungstuch, Anleitungen, Transportkoffer
• Preis: 1.599 Euro

Die Nachfrage nach handlichen, aber leistungsstarken 3D-Scannern wächst

Genauso wie die Verbreitung und immer weiter wachsende Nutzung von 3D-Druckern, so wächst auch der Markt für 3D-Scanner. Immerhin gehen diese beiden Gerätegruppen Hand in Hand. Will man Ersatzteile, Spielzeug, Dekoration oder nützliche Hilfsmittel nicht selber von Grund auf modellieren, sondern sich an einem bestehenden Objekt orientieren, hilft ein 3D-Scanner. Der Creality CR-Scan Raptor löst dabei mehrere Probleme: er ist leicht, einfach zu bedienen, bietet dank Hybrid-Scan in allen Anwendungsbereichen präzise Ergebnisse und ist zudem robust. Auch beim Scannen von Objekten, Menschen und Tieren für 3D-Anwendungen und Animationen hilft das Gerät. So wird der 3D-Einsatz in professionellen Bereichen vereinfacht.

Fazit zum neuen Creality CR-Scan Raptor

Der Creality CR-Scan Raptor ist ein umfangreich einsetzbarer Hand-3D-Scanner, der dank leichter Bauweise und kompaktem Formfaktor in unterschiedlichsten Bereichen einsetzbar ist. Scannen von Auto- und Bauteilen, Übertragen von Menschen in 3D-Modelle, 3D-Ablichten von verschiedensten kleinen und großen Teilen für den 3D-Druck von Ersatzteilen – das und vieles mehr ist möglich. Dank der hybriden Scan-Technik lassen sich Objektmaße sowie Oberflächen, Texturen und Farben präzise übertragen. Eine gute Möglichkeit, schnell und einfach einen Einstieg in die Welt des 3D-Scans zu finden. Mit dem Code RAPTOR100 spart ihr 10% im Creality Store!
